上一篇《銀河點點通高密度機載點雲專題（一）——點雲密度特征分析》分析了高密度點雲的特征，本篇文章介紹銀河點點通如何通過三大類途徑實現高密度點雲的可視化，提升點雲的美觀效果。

一、基于鷹眼穹頂布光的視覺增強

鷹眼穹頂布光（Eye Dome Lighting）是一種非真實感的、基于圖像的輕量級視覺着色技(jì )術，旨在提高科學可視化圖像的深度感知。它依靠GPU上使用GLSL着色器實現的高效後處理過程來實現交互式渲染。隻需要投影的深度信息來計算着色函數，然後将着色函數應用于彩色場景圖像。因此，EDL可以應用于任何類型的數據，而無需考慮其幾何特征。銀河點點通基于鷹眼穹頂布光合成更具立體、更真實的點雲。

下面為打開鷹眼穹頂布光和未打開鷹眼穹頂布光的效果對比。

（a）按高程顯示的點雲

（b）打開鷹眼穹頂布光後的按照高程着色的點雲可視化效果

（c）按高程顯示的點雲

（d）打開鷹眼穹頂布光後的按照高程着色的點雲可視化效果

圖1 基于鷹眼穹頂布光的視覺增強

二、基于特征融合的視覺增強

特征融合可以進一步增強點雲的可視化效果、凸顯點雲之美。另外，點雲的真三維特性也可以用于增強點雲的美觀效果，點雲的真三維特性是基于點雲的三維坐标提取的一種新特征。

銀河點點通中提供了“RGB顔色合成工具欄”，界面如下所示：

分别對應“基于高程合成RGB顔色”、“基于高程/既有RGB合成立體RGB顔色”、“融合高程/既有RGB和可視置信度合成立體RGB顔色”、“基于類别合成立體RGB顔色”、“基于可視置信度更新除高植被外的RGB顔色”5項功能。

其中，“基于高程合成RGB顔色”、“基于高程/既有RGB合成立體RGB顔色”、“融合高程/既有RGB和可視置信度合成立體RGB顔色”三個工具提供三種顔色映射方案：Green to Blue、Earth Tones、Blue to Red。

（一）基于高程/既有RGB合成立體RGB顔色

Green to Blue顔色映射

Earth Tones顔色映射

Blue to Red顔色映射

（二）基于高程/既有RGB和可置信度合成立體RGB

Green to Blue顔色映射

Earth Tones顔色映射

（三）基于類别合成RGB

（四）基于可置信度更新除高植被以外的RGB

三、基于對象化的視覺增強

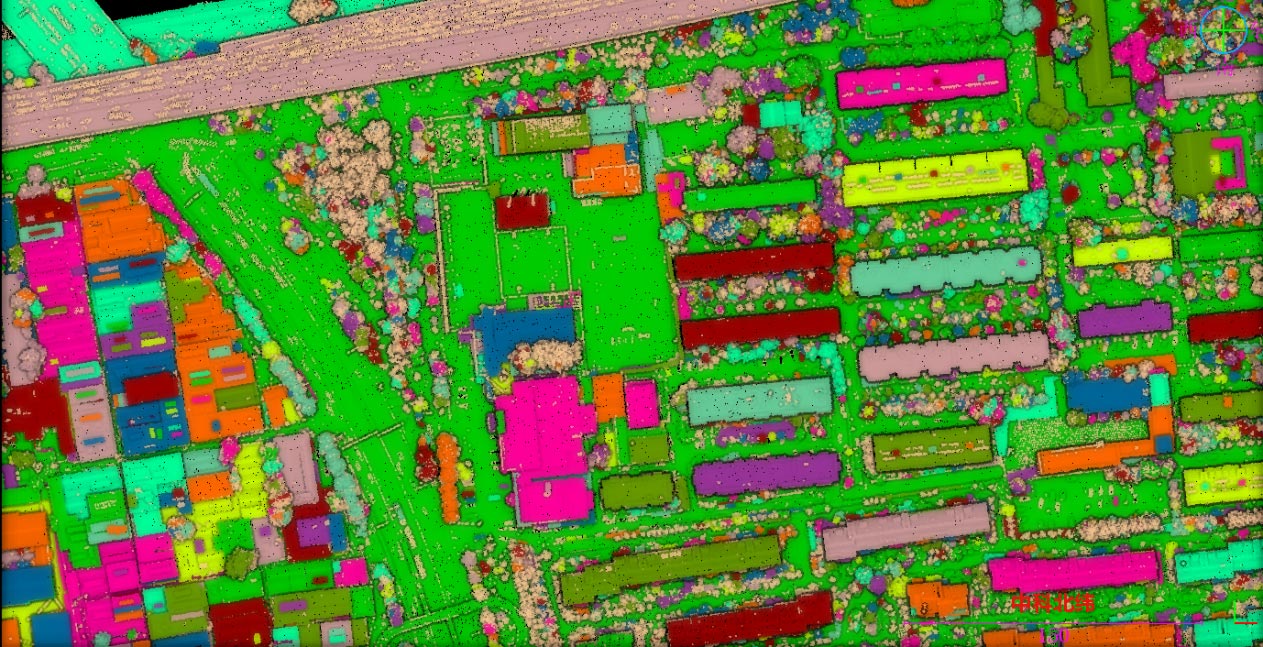

銀河點點通基于點雲的單體化（對象化），對高密度的LiDAR點雲進行分割，産生多種類型的實體，對每一個實體賦予一個顔色增強點雲的可視化效果。

按照單株樹顯示的點雲

按照單個平面顯示的點雲

鷹眼穹頂布光增強後的融合單株樹木和立體特征着色的點雲
